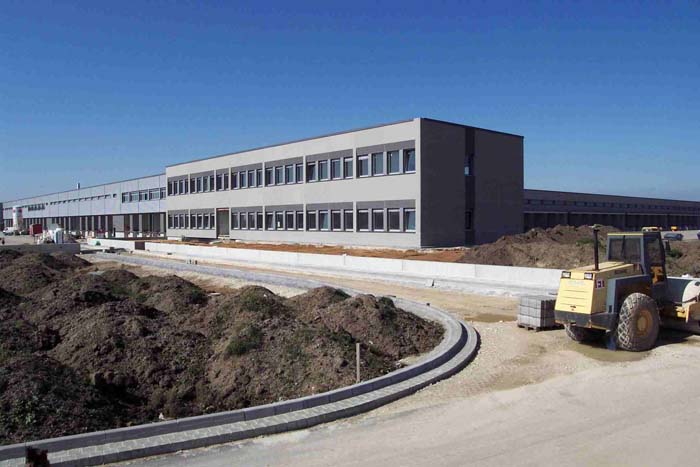

Planung Wasserver-/Abwasserentsorgung, Straßen- und Wegebau
Hochwasserschutz für 40 ha Bebauungsfläche im Überschwemmungsgebiet
Naturnahe Regenwasserentsorgung
Keine Verschärfung der Abflußverhältnisse trotz Neubaugebietes
Lösung

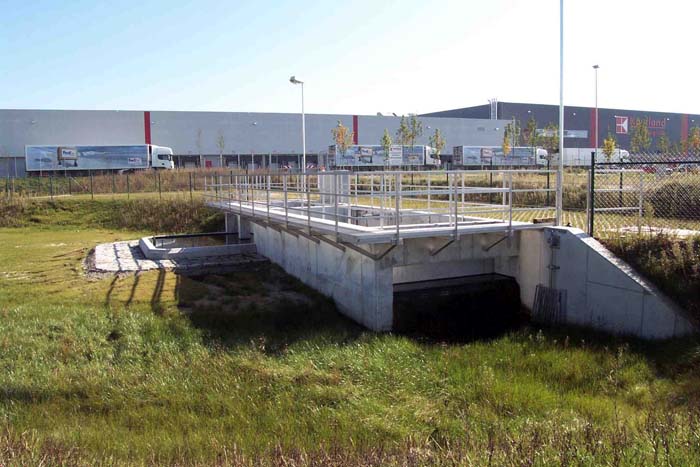

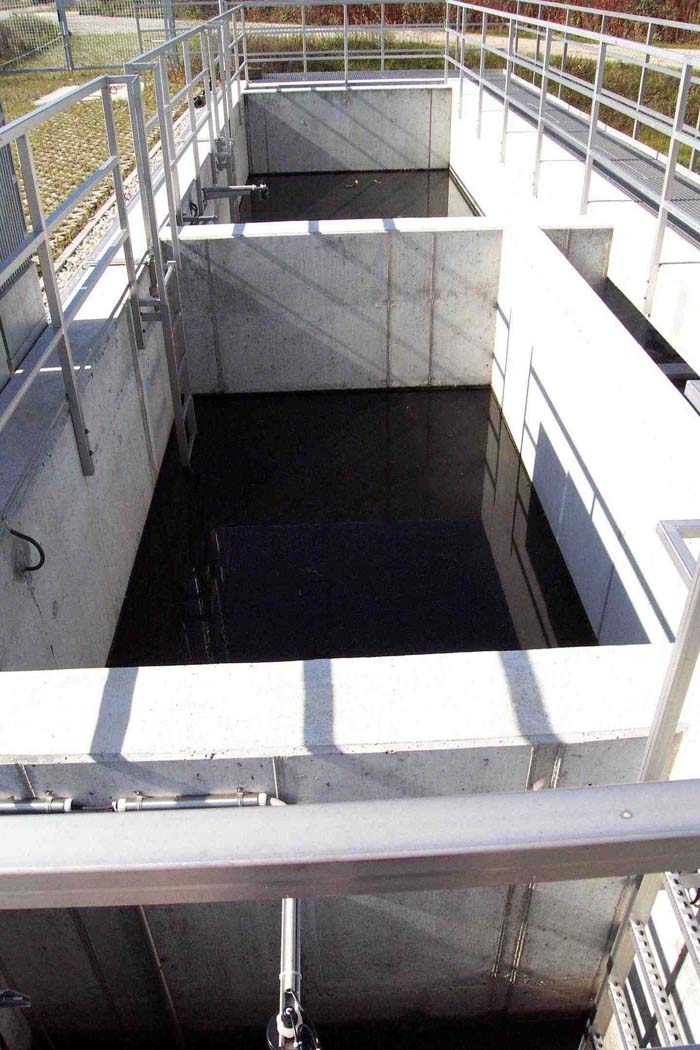

Schaffung von Flutpoldern und Rückhalteanlagen

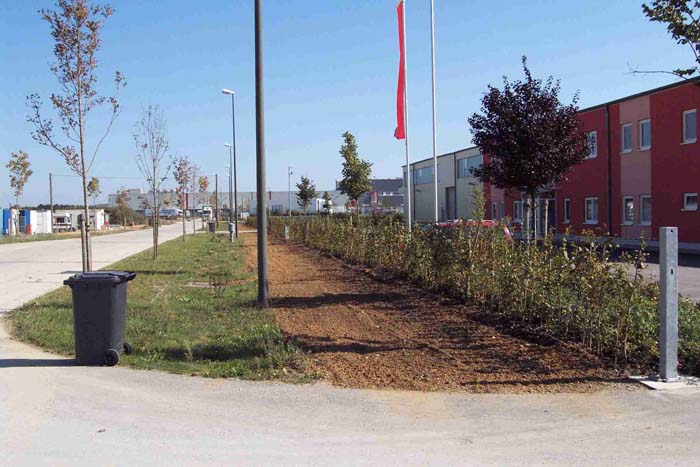

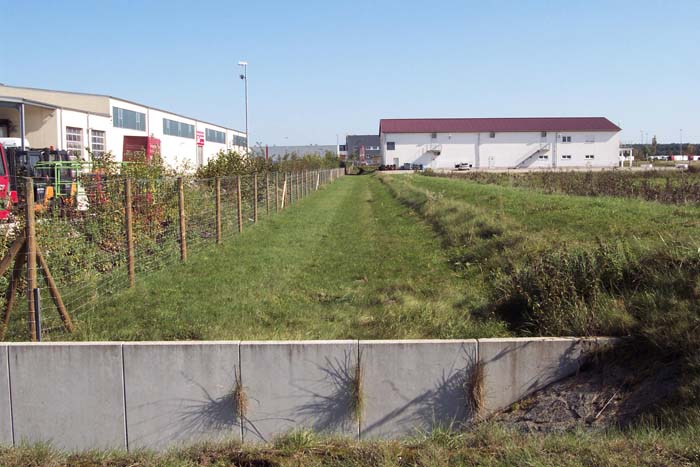

Umsetzung übergeordnetes und vernetztes Mulden-/Rigolensystem
Zum Vergrößern Bilder anklicken
Sonderbauwerke – Emschergenossenschaft in Essen
Herausforderung
33km langer Neubau des Abwasserkanals Emscher
Stauraumkanäle DN 1.600 und DN 2.800 in Tiefenlagen von 17 bis 35m
Rund 80 Schachtbauwerke mit Durchmessern von 12 bis 25 m
Aufwändige Koordination, Baulogistik und Planung wg. Bodenbeschaffenheit
Lösung

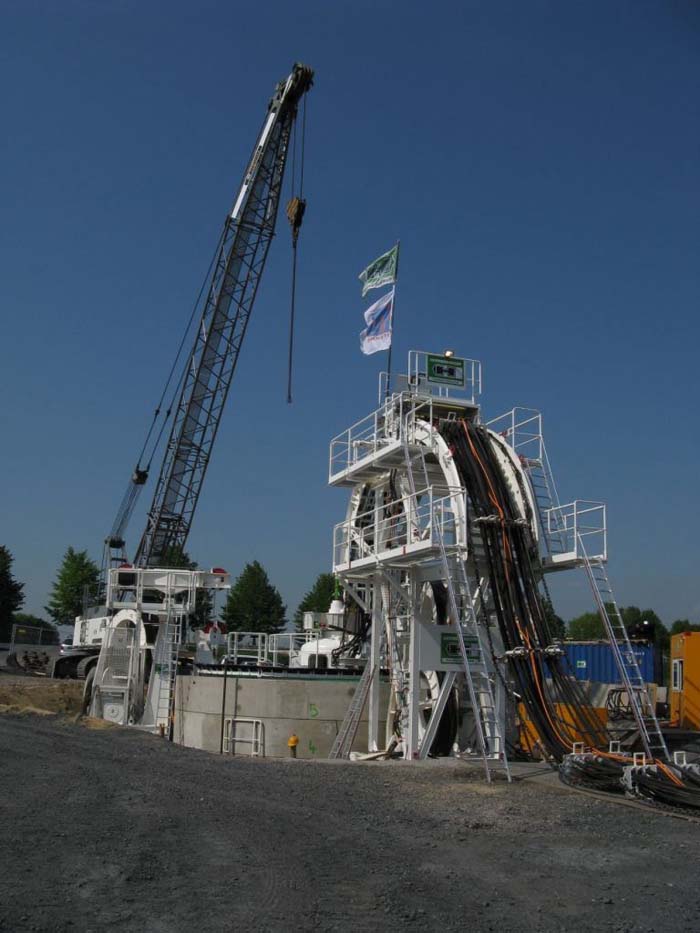

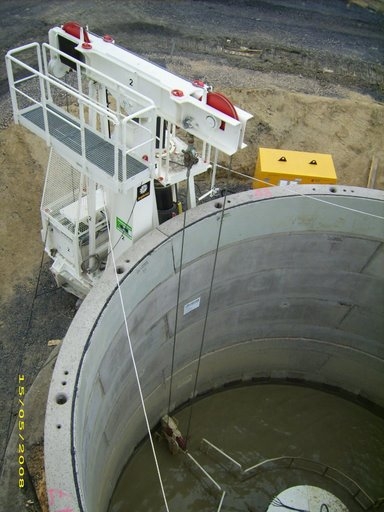

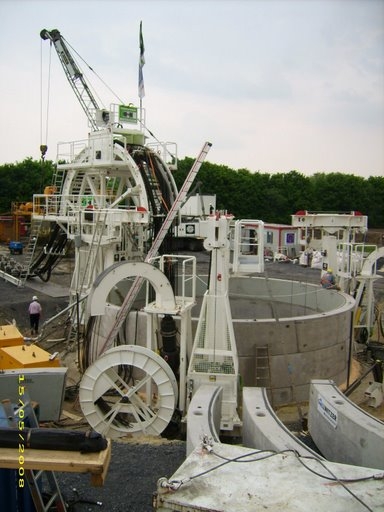

Schachtbauwerke: Schachtherstellung in beengten Verhältnissen teilweise in vertikaler Vortriebstechnik (System Herrenknecht)
Zum Vergrößern Bilder anklicken
Sonderbauwerke – Alte Hansestadt Lemgo
Herausforderung
Vermeidung der hydraulischen Überlastung der Kläranlage bei Niederschlag
Mischwasserentlastung hat keine natürliche Vorflut; hoher Grundwasserspiegel
beengte Platzverhältnisse im Gewerbegebiet unmittelbar am Vorfluter Bega gelegen
Lösung
Unterirdisches, zweigeteiltes RÜB mit V = 7.500 m³ mit Lüftungsanlage und Auftriebssicherung durch Vertikalanker sowie Trennbauwerk mit Mess- und Drosselbauwerk

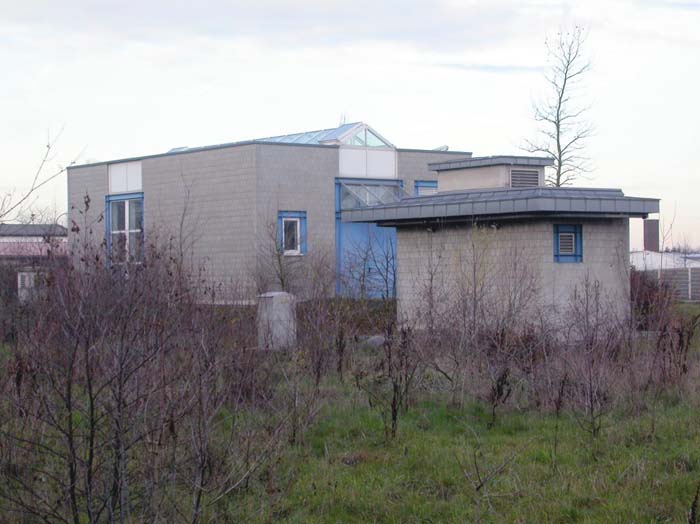

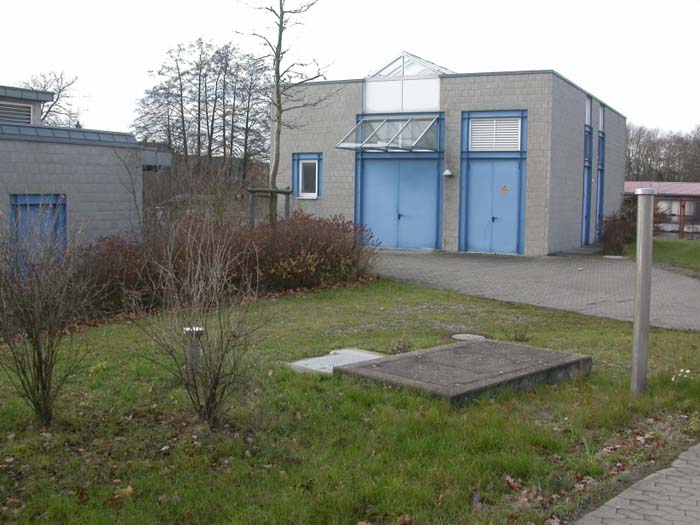

Hochwasserpumpwerk mit 4 trocken aufgestellten Pumpen je 1.250 l/s und Betriebsgebäude mit Trafo-Station, Mittel- und Niederspannungsanlagen
2 Dükeranlagen DN 200 und DN 500 unter der Bega und Kläranlagenzuführungskanal DN 1.000
