Wasser schützen - nachhaltig und zuverlässig

Kanalneubau – Entsorgungs­betriebe der Stadt Wesseling

Heraus­forderung

  • Entlastung eines vorhandenen 1.000 m langen Mischwasserkanals durch einen bis 9m unterhalb liegenden neuen Kanal DN 1.400 mit Übergabeschächten

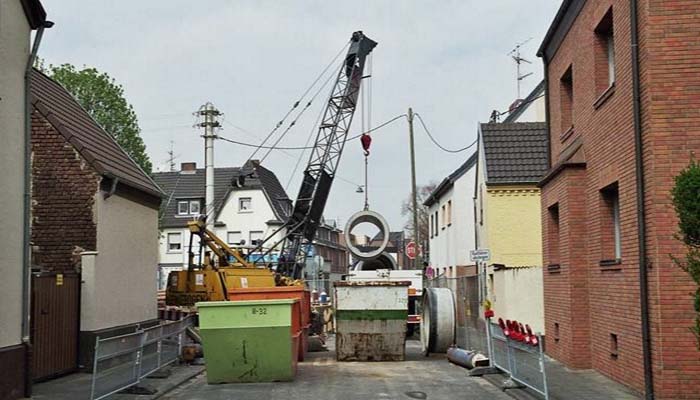

  • sehr enge Bebauung mit setzungsempfindlichen Gebäuden (Kirche, hohe Mauern, etc.)
  • Vermeidung von Verkehrsbeeinträchtigungen während der Baumaßnahme auf zwei Hauptstraßen

Lösung

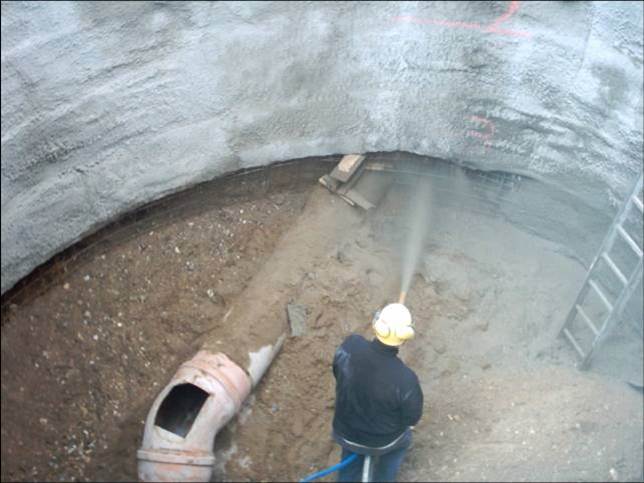

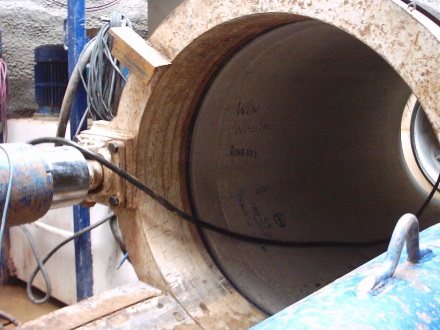

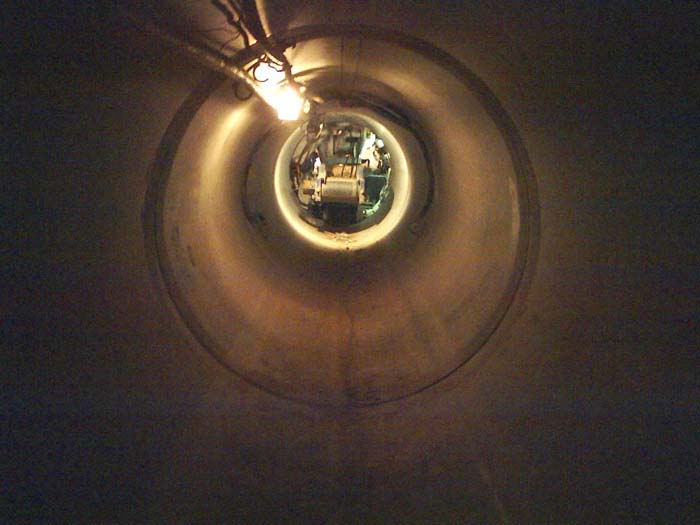

  • Bogenförmiger Rohrvortrieb aus einer zentralen Startbaugrube in zwei Richtungen unter lfd. Betrieb des oberhalb liegenden Mischwasserkanals
  • Nachträglicher Mischwasseranschluss mittels Kopflöcher für die Absturzschächte; zum Teil gedeckelte Bauweise in einer Hauptstraße

Zum Vergrößern Bilder anklicken

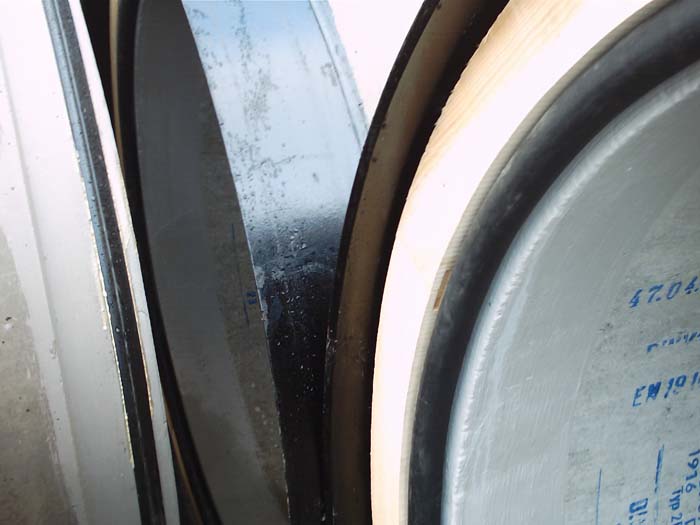

Kanalneubau – Entsorgungs­betriebe der Stadt Wesseling Kanalneubau – Entsorgungs­betriebe der Stadt Wesseling Kanalneubau – Entsorgungs­betriebe der Stadt Wesseling Kanalneubau – Entsorgungs­betriebe der Stadt Wesseling Kanalneubau – Entsorgungs­betriebe der Stadt Wesseling

Kanal­sanierung – Landes­haupt­stadt München

Heraus­forderung

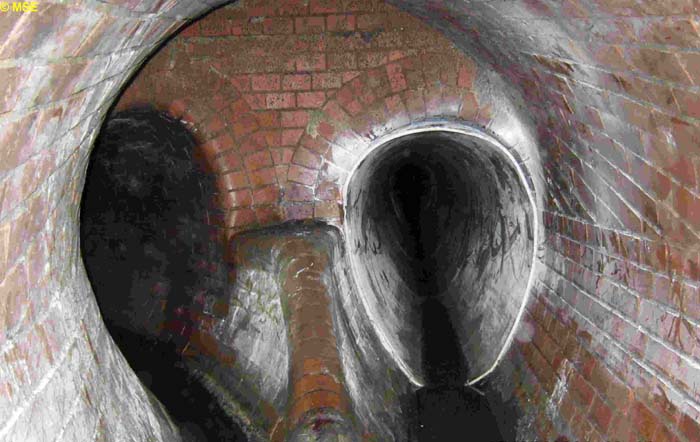

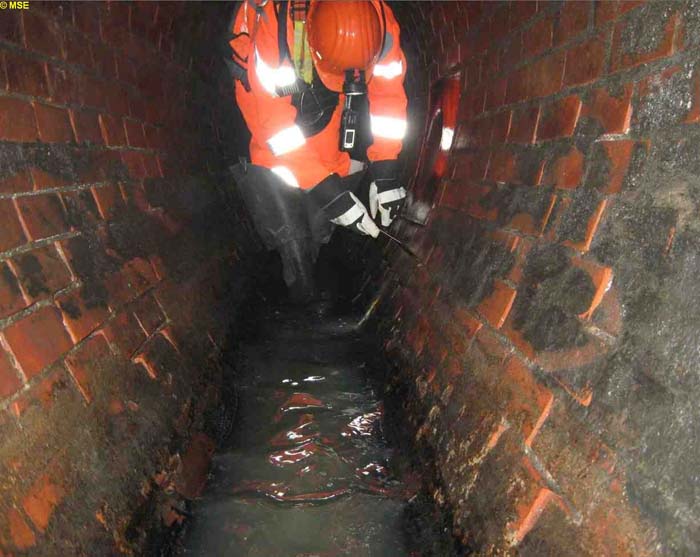

  • Sanierung von 1.000 m gemauerten Eiprofilen 800/1200; 130 Jahre alt, wegen Gefahr der Bauwerksinstabilität
  • stark befahrene 4-spurige Straße mit Straßenbahnverkehr; Verkehr ist während der Baumaßnahme nicht zu beeinträchtigen
  • Erschwernis durch indirekte Kanalzustiege mittels seitlichen Zugängen
  • keine Baugruben im Straßenbereich erlaubt

Lösung

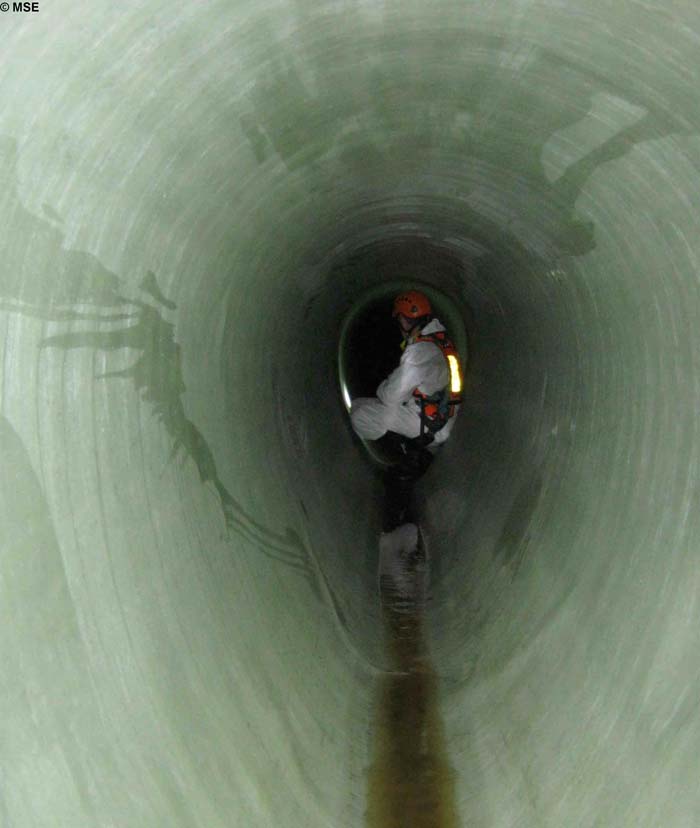

  • Grabenlose Renovation mittels Schlauchlining-System (UP-GF) mit UV-Lichthärtung

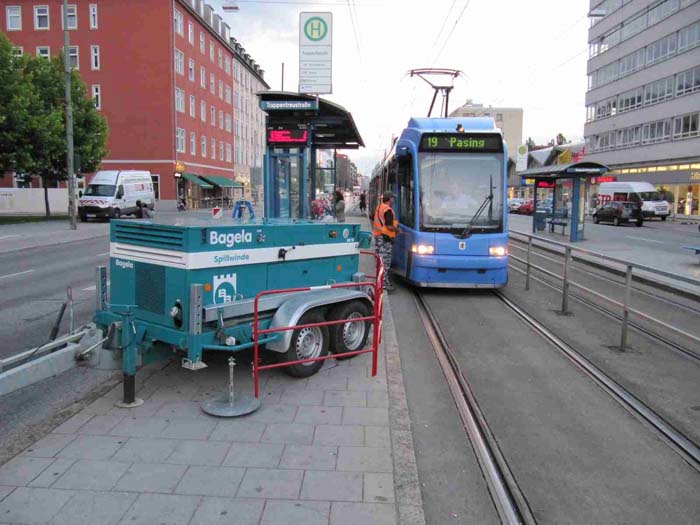

  • erstmalig durchgeführtes Herstellverfahren mit bis zu 800 m Zugseillängen für den Einzug aus einer Seitenstraße

Zum Vergrößern Bilder anklicken

Kanal­sanierung Landes­haupt­stadt München Kanal­sanierung Landes­haupt­stadt München; Bildquelle: MSE Münchner Stadtentwässerung Kanal­sanierung Landes­haupt­stadt München; Bildquelle: MSE Münchner Stadtentwässerung Kanal­sanierung Landes­haupt­stadt München; Bildquelle: MSE Münchner Stadtentwässerung Kanal­sanierung Landes­haupt­stadt München; Bildquelle: MSE Münchner Stadtentwässerung Kanal­sanierung Landes­haupt­stadt München

Sonder­bauwerke – Alte Hansestadt Lemgo

Heraus­forderung

  • Vermeidung der hydraulischen Überlastung der Kläranlage bei Niederschlag
  • Mischwasserentlastung hat keine natürliche Vorflut; hoher Grundwasserspiegel
  • beengte Platzverhältnisse im Gewerbegebiet unmittelbar am Vorfluter Bega gelegen

Lösung

  • Unterirdisches, zweigeteiltes RÜB mit V = 7.500 m³ mit Lüftungsanlage und Auftriebssicherung durch Vertikalanker sowie Trennbauwerk mit Mess- und Drosselbauwerk
  • Hochwasserpumpwerk mit 4 trocken aufgestellten Pumpen je 1.250 l/s und Betriebsgebäude mit Trafo-Station, Mittel- und Niederspannungsanlagen
  • 2 Dükeranlagen DN 200 und DN 500 unter der Bega und Kläranlagenzuführungskanal DN 1.000

Zum Vergrößern Bilder anklicken

Sonder­bauwerke - Alte Hansestadt Lemgo Sonder­bauwerke - Alte Hansestadt Lemgo Sonder­bauwerke - Alte Hansestadt Lemgo

Sonder­bauwerke – Emscher­genossen­schaft in Essen

Heraus­forderung

  • 33km langer Neubau des Abwasserkanals Emscher
  • Stauraumkanäle DN 1.600 und DN 2.800 in Tiefenlagen von 17 bis 35m
  • Rund 80 Schachtbauwerke mit Durchmessern von 12 bis 25 m
  • Aufwändige Koordination, Baulogistik und Planung wg. Bodenbeschaffenheit

Lösung

  • Schachtbauwerke: Schachtherstellung in beengten Verhältnissen teilweise in vertikaler Vortriebstechnik (System Herrenknecht)

Zum Vergrößern Bilder anklicken

Sonder­bauwerke - Emscher­genossen­schaft in Essen Sonder­bauwerke - Emscher­genossen­schaft in Essen Sonder­bauwerke - Emscher­genossen­schaft in Essen
